概述：

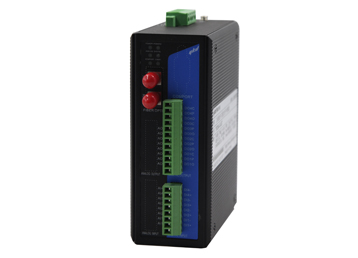

     YOS系列产品是易控达科技专门为开关量信号远距离传输而设计的工业级光纤通讯中继产品。该设备成对使用，在输入设备端将开关量信号的电缆通讯转换为光纤通讯，在输出设备端接收光信号，再将其转换回开关量信号。实现了工业信号的远距离传输，同时通过光电隔离，完全隔离了工业信号的电气干扰。

该系列产品采用易控达独创技术，支持1~4通道开关量信号。该设备采用双电源供电，高性能ARM芯片处理器，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保密性，同时也解决了电缆传输距离受限的问题。

特点：

Ø 该设备配对使用， 本端信号输入，对端信号输出；

Ø 支持1~4路开关量（干触点无源输入，SPDT Form C继电器输出）；

Ø 多模光纤/单模光纤可选，多模可传输2KM，单模可传输20KM，ST/SC/FC接口可选；

Ø 具有信号故障保护功能；6个LED状态指示灯，全方位显示电接口和光纤运行状态

Ø 双电源冗余，DC24V电源供电，DC1500V电源隔离,具有反接保护功能

Ø 电接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰、自恢复过流保护功能

Ø 超强防磁场、防辐射及抗干扰功能

Ø 铝制加强机壳,IP30防护等级, 35mm工业卡轨安装方式

技术参数

开关量接口：

Ø  支持1~4路开关量输入

Ø  输入方式        干触点输入（短路或开路），为无源输入，普通开关，无极性

Ø  输出方式        继电器输出

Ø  继电器输出形态FORM C（SPDT）:

继电器吸合时间   5ms

继电器释放时间   2ms

总计开关时间     7ms

继电器触点容量   1A/24VDC 、 0.5A/120VAC

最大工作开关频率：100Hz

传输延时时间：    <5ms

Ø  TTL5V/TTL24V输出形态

最大工作频率：500HZ

传输延时时间：    <5ms

光纤接口：

Ø  光纤数量：      单光纤（单向）、双光纤（双向）可选

Ø  光口类型：      多模、单模可选

Ø  光口连接器：    ST、SC、FC可选，标配ST

Ø  光纤波长：      多模1310 nm，单模1310 nm

Ø  传输光纤：     多模50/125 um、62.5/125 um、100/140um，单模8.3/125 um、9/125um、10/125um

Ø  传输距离：     多模0—2Km、单模0—20Km、更远距离可选

Ø  光线路误码率：  <10^-9

电源及保护：

Ø  工作电压：双电源冗余输入，工业标准24V（+/-5%）电源供电

Ø  工作电流：典型值150mA@24V

Ø  电压保护：提供L1+/M/L2+ 反接保护

Ø  电流保护：1 A (信号短接保护)

Ø  继电器告警输出：电口故障和光纤链路故障故障告警输出，触点容量：DC30V/1A、AC120V@1

机械特性：

Ø  外形尺寸：    136mm×105mm×52mm

Ø  外壳:         IP30防护等级,波浪纹铝制加强机壳

Ø  安装方式:     35mmDIN导轨安装

Ø  净重:         850g

工作环境：

Ø  工作温度：     -10~75℃（-40~+85℃宽温可选）

Ø  操作湿度：     5  ~ 95% RH

规格型号
